چرا از راه انداز ستاره و مثلث استفاده میکینیم
هنگامی که یک موتور الکتریکی سه فاز روشن می شود ،حدودا جریانی 5-6 برابر بیشتر از جریان عادی یا نامی را می کشد.
در موتورهای AC در هنگام راه اندازی میدان مغناطیسی برگشتی یا EMF وجود ندارد. بنابراین جریان اولیه در مقایسه با جریان نرمال یا نامی بسیار زیاد است.
برای محافظت از موتور در برابر این جریانهای استارت بالا ، از یک راه انداز یا استارتر( Starter ) ستاره و مثلث ( Star-Delta ) استفاده می کنیم. در این حالت به سادگی در اتصال ستاره ، ولتاژ برق کمتری به سیم پیچ های موتور خواهد رسید. بنابراین ما در هنگام راه اندازی موتور از اتصال ستاره استفاده می کنیم.
پس از روشن شدن موتور ما اتصال ستاره را به مثلث تغییر می دهیم تا قدرت کامل موتور را بدست آوریم.
در این مقاله ما در سپنتا کنترل یک برنامه PLC برای استارت موتور بصورت ستاره و مثلث نوشته و آنرا برای شما شرح می دهیم.
سیم بندی برای راه اندازی ستاره و مثلث چگونه است

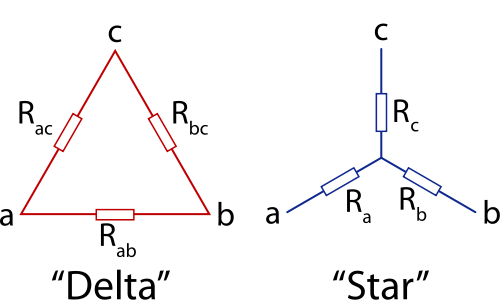

شکل زیر اتصالات سیم پیچ ها در پیکربندی ستاره و مثلث را بصورت جداگانه نشان می دهد.
همانطور که می بینید در اتصال ستاره ، یک انتهای هر سه سیم پیچ برای ایجاد نقطه ستاره اتصال کوتاه می شود در حالی که انتهای دیگر هر سیم پیچ به منبع تغذیه متصل است.
در پیکربندی دلتا ، سیم پیچ ها به گونه ای متصل می شوند که یک حلقه بسته ایجاد می کنند.
اتصال هر سیم پیچ در شکل بالا نشان داده شده است.
سیم بندی ستاره و مثلث در الکتروموتور
در موتور واقعی ، اتصالات سه فاز به شکل زیر در تخته کلم موتور و از طرف سیم پیچ موتور انجام میشود.
بنابراین برای ایجاد اتصال ستاره مثلث اتوماتیک در موتور واقعی و سپس استفاده از راه انداز اتوماتیک در پی ال سی از مدار قدرت زیر استفاده میکنیم.
کنتاکتورها بصورت مجزا مشخص شده اند.
از کنتاکتور اصلی برای تأمین برق سیم پیچ ها استفاده می شود، که باید در هر دو حالت ستاره و مثلث روشن باشد.
در ابتدا کنتاکتور ستاره بسته می شود در حالی که کنتاکتور مثلث باز است. در این حالت سیم پیچ موتور در پیکربندی ستاره قرار گیرد.
هنگامی که موتور به سرعت نامی می رسد، موتور می تواند به حالت مثلث برود سپس کنتاکتور ستاره باز می شود و بلافاصله کنتاکتور مثلث بسته میشود، و سیم پیچ های موتور را به پیکربندی مثلث تبدیل می کند.
کنتاکتورها با استفاده از PLC کنترل می شوند. عکس زیر آموزش PLC برنامه نردبانی را برای استارت موتور دلتا ستاره توضیح می دهد.
برنامه PLC برای استارت موتور به صورت ستاره و مثلث :
در زیر سیم بندی موتور و کنتاکتورها با پی ال سی را مشاهده میکنید
لاجیک و برنامه نردبانی استارت موتور بصورت ستاره و مثلث ( PLC Ladder Logic )
Rung 1 کنتاکتور اصلی:
روشن شدن کنتاکتور اصلی به:
پوش باتوم ورودی NO استارت (I1)
پوش باتوم ورودی NC توقف (I2)
و رله اضافه بارOVER LOUD بستگی دارد.
این به این معنی است که کنتاکتور اصلی تنها در صورت فشار دادن دکمه استارت، روشن می شود ،
پس از استارت خروجی Q1 که همان کنتاکتور اصلی هست برقدار میشود و از طریق خودنگهدارنده Q1 روشن می ماند.( تا زمانی که دکمه استاپ و یا اورلود عمل کند )
Rung 2 کنتاکتور ستاره:
کنتاکتور ستاره از طریق این خط برنامه به سرویس مس آید البته این درصورتی است که:
کنتاکتور مثلث باز باشد.
و همینطور تایمر مربوط به زمان استارت نگذشته باشد.
تایمر T1:
تایمر T1 زمانی را مشخص می کند که پس از آن اتصال سیم پیچ استارتر از ستاره به مثلث تغییر میکند. شمارش زمان پس از فعال شدن کنتاکتور اصلی شروع می شود.
Rung 3 کنتاکتور مثلث:
در صورتی که:
کنتاکتور اصلی وصل باشد.
تایمر نیز زمان استارت رادر حالت ستاره سپری کند
کنتاکتور ستاره از سرویس خارج میشود و بلافاصله کنتاکتور مثلث به سرویس می آید و موتور به صورت کامل در سرویس قرار می گیرد.
