کنترل موتور سه فاز با استفاده از پی ال سی زیمنس ( 3Phase Motor Control using Siemens PLC Ladder Logic )1400/03/23

شرح مسئله برنامه کنترل موتور سه فاز توسط پی ال سی زیمنس

انواع مختلف موتورها و نوار نقاله در صنایع مختلف برای اهداف مختلف استفاده می شود که نیاز به کنترل موتور سه فاز با استفاده از پی ال سی یا کنترل جهت پرخش موتور ( ساعتگرد و پادساعتگرد ) بصورت اتوماتیک دارند.

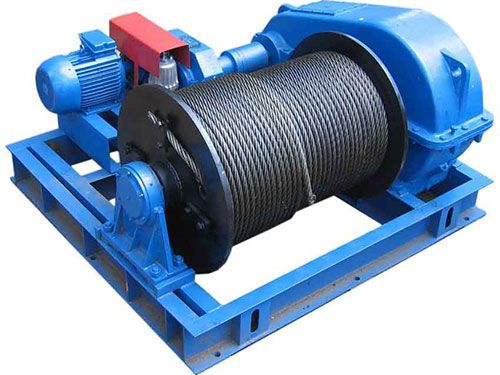

به عنوان مثال جرثقیل های سقفی ، اپراتورها در کنترل جرثقیل به کرات آن را به جلو و عقب و یا بالا و پایین می برند تا مواد را جابجا کنند. بنابراین می توانیم از سیستم های PLC زیمنس و یا هر کنترل کننده دیگری برای برنامه نویسی موتور برای عملکرد جلو ، عقب و یا بالا و پایین استفاده کنیم.

ما در سپنتا کنترل یک برنامه بسیار ساده با پی ال سی زیمنس نوشتیم و آنرا به طور کامل شرح خواهیم داد.

نکته :این برنامه پی ال سی زیمنس با زبان نردبانی یا Ladder جهت کنترل یک موتور سه فاز بصورت ساعتگرد و پاد ساعتگرد استفاده میشود.

سیم بندی برای برنامه کنترل موتور بصورت چپ گرد و راستگرد چگونه است

در تصویر زیر سیم بندی بصورت کامل مشخص شده و تمامی اجزا معرفی شدند و همچنین موقعیت قرارگیری تجهیزات نیز با خط چین جدا شدند.

راه حل کنترل موتور سه فاز توسط پی ال سی زیمنس

برای این حالت نیاز است که ما موتور را در هر دو جهت استفاده کنیم.

با توجه به این مدار کنترل کنتاکتور  forward / reverse و همچنین از طریق برنامه کنترلی میتوان به راحتی این مسئله را حل نمود.

همانطور که میبینید یکی از کنتاکتورها جهت حرکت موتور به صورت راستگرد یا ساعتگرد

کنتاکتور بعدی برای حرکت موتور بصورت چپ گرد یا پادساعتگرد استفاده شده است.

 همچنین باید سه عدد پوش باتوم را برای عملکردهای

راستگرد FWD PB

چپ گرد REV PB

توقف موتور STOP PB

در نظر بگیریم. بنابراین در اینجا اپراتور از FWD PB برای عملکرد راستگرد، REV PB برای عملیات چپ گرد و STOP PB برای عملکرد توقف کلی استفاده خواهد کرد.

همچنین یک عدد کلید محافظ اضافه بار برای موتور به نام MCB مشخص شده که از موتور محافظت میکند و یک کنتاکت هم به پی ال سی میفرستد.

لیست ورودی های پی ال سی برای کنترل موتور سه فاز بصورت چپ گرد ، راستگرد

پوش باتوم راستگرد یا فوروارد( FWD )  PB: I0.0

پوش باتوم چپ گرد یا ریورس  (REV )PB: I0.1

پوش باتوم استاپ یا توقف (STOP) PB: I0.2

کنتاکت تریپ محافظ اضافه بار ( TRIP ) I0.3

لیست خروجی های پی ال سی برای کنترل موتور سه فاز بصورت چپ گرد ، راستگرد

حرکت به صورت راستگرد : Q0.0

حرکت به صورت چپ گرد: Q0.1

دیاگرام نردبانی یا Ladder پی ال سی زیمنس برای کنترل موتور به صورت  راستگرد/ چپ گرد

شرح برنامه کنترل موتور سه فاز به صورت چپ گرد، راستگرد با پی ال سی زیمنس

در این برنامه ، ما از نرم افزار  TIA Portal و Siemens S7-1200 PLC برای برنامه نویسی استفاده خواهیم کرد.

نکته :ما همچنین می توانیم این منطق را با استفاده از مدار رله و کنتاکتوری طراحی کنیم.

نتورک 1 ( Network 1 ) برنامه کنترل موتور سه فاز با پی ال سی زیمنس

ما در نتورک 1 ( Network 1 ) لاجیک کنترلی موتور به صورت راستگرد را نوشتیم و همانگونه که میبینید با زدن پوش باتوم FWD موتور به صورت راستگرد شروع به کار خواهد کرد و از طریق تیغه خود نگهدار Q0.0 در سرویس باقی می ماند.

کنتاکتهای بعدی که به صورت نرمال کلوز در برنامه نوشته شده اند به شرح زیر هستند:

• I0.3 که تیغه حفاظت اضافه بار موتور است و در صورتی که فعال شود موتور خاموش خواهد شد.
• I0.2 پوش باتوم استاپ که در صورتی که زده شود موتور خاموش خواهد شد.
• I0.1 پوش باتوم چپ گرد که در صورتی که زده شود حرکت موتور به صورت راستگرد متوقف خواهد شد.
• Q0.1 خروجی پی ال سی برای حرکت چپ گرد که برای حفاظت در صورتی که فعال باشد موتور به صورت راستگرد کار نخواهد کرد.

نتورک 2 ( Network 2 ) برنامه کنترل موتور سه فاز با پی ال سی زیمنس

ما در نتورک 2 ( Network 2 ) لاجیک کنترلی موتور به صورت چپ گرد را نوشتیم و همانگونه که میبینید با زدن پوش باتوم REV موتور به صورت چپگرد شروع به کار خواهد کرد و از طریق تیغه خود نگهدار Q0.1 در سرویس باقی می ماند.

کنتاکتهای بعدی که به صورت نرمال کلوز در این نتورک از برنامه نوشته شده اند به شرح زیر هستند:

• I0.3 که تیغه حفاظت اضافه بار موتور است و در صورتی که فعال شود موتور خاموش خواهد شد.
• I0.2 پوش باتوم استاپ که در صورتی که زده شود موتور خاموش خواهد شد.
• I0.0 پوش باتوم راستگرد که در صورتی که زده شود حرکت موتور به صورت چپگرد متوقف خواهد شد.
• Q0.1 خروجی پی ال سی برای حرکت راست گرد که برای حفاظت در صورتی که فعال باشد موتور به صورت چپگرد کار نخواهد کرد.

موارد آزمایشی زمان اجرای برنامه کنترل موتور سه فاز توسط پی ال سی زیمنس
