اتصال چهارراهی یا یونیون کراس Union Cross
معرفی اتصال چهارراهی یا یونیون کراس Union Cross
اتصال چهارراهی
- فیتینگ چهارراهی
- اتصال چهاررراهی چهار سر مهره
- اتصال کراس کانکتور
- رابط یونیون کراس
- Union Cross
از طریق کلید زیر میتوانید کاتالوگ کلیه فیتینگهای شرکت Parker از جمله Union Cross را دانلود کنید.
Union Cross
اتصال چهارراهی یا یونیون کراس طراحی شده تا ارتباط بدون نشتی قابل اعتماد را برای اتصالات ابزار دقیق، فرآیند و آنالایزر فراهم کنند . این کانکتور تیوب استیل که مطابق با بالاترین استانداردهای کیفیت ساخته شده در طیف وسیعی از ابعاد و اندازه و متریالهای مختلف از جمله استینلس استیل و یا مواد مقاوم در برابر خوردگی موجود هستند.
کانکتور یا فیتینگ چیست ؟ (What is the fitting )
به طور کلی کانکتور یا فیتینگ وسیله اتصالی هست که یک جزء پایپینگ یا تیوبینگ را به جزء دیگر متصل میکند.

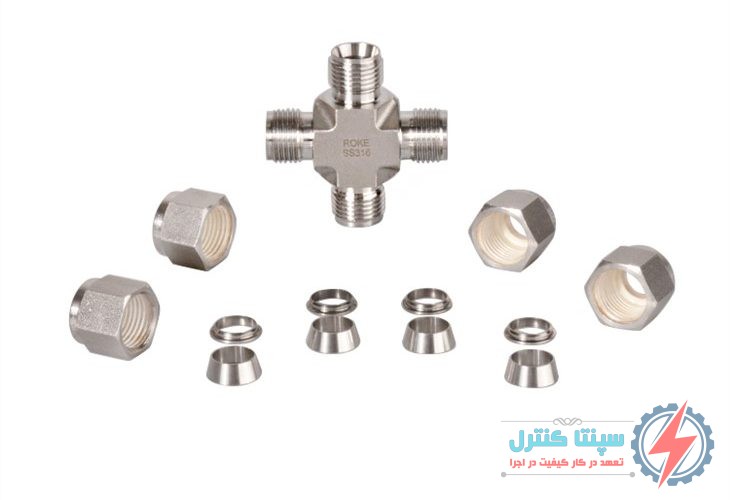

اجزای اصلی کانکتور یا فیتینگ
یک کانکتور یا فیتینگ از اجزای زیر تشکیل شده است :
بدنه Body
فرول جلو یا Front ferrule
فرول عقب یا Back ferrule
مهره Nut
در یک فیتینگ دو فرول، فرول جلو طوری طراحی شده است که وقتی مهره سفت می شود، فرول جلو به سمت بدنه لوله یا تیوب حرکت کند . این باعث ایجاد سیلینگ یا آببندی بین بدنه و لوله میگردد.
فرول پشتی یا عقبی کوچکتر است و به گونه ای طراحی شده است که لوله را گاز بگیرد و باعث ثابت شدن کل اتصال شود.
ابعاد و اندازه اتصال چهارراهی یا یونیون کراس Union Cross
این کانکتورها برای اندازه تیوبهای اینچی از 1/16 اینچ تا 2 اینچ O.D و برای اندازه های متریک از 2 میلی متر تا 25 میلی متر بر اساس سایز خروجی تیوب در دسترس هستند. برای سمت رزوه خور این فیتینگ ها تا سایز یک و یک دوم اینچ موجود می باشد.
سایزهای مهم این کانکتور را به ترتیب زیر میتوان در نظر گرفت.
1/16 – 1/8 – 3/16 – 1/4 – 5/16 – 3/8 – 5/8 – 1/2
در زیر جدول ابعادی به همراه شماتیک اتصال چهارراهی یا یونیون کراس Union Cross پارکر را مشاهده میکنید.
متریال فیتینگ چهارراهی یا یونیون کراس Union Cross
متریال مورد استفاده جهت ساخت این کانکتورها بر اساس استفاده متفاوت هست. ولی به طور کلی برای ساخت آنها از متریال زیر استفاده میگردد
- 316 Stainless Steel
- Steel
- 6Mo
- Alloy 625
- Alloy 825
- Alloy C-276
- Monel 400
- Titanium
- 316L Stainless Steel
- Brass
اتصال چهارراهی یا یونیون کراس Union Cross در تمامی ابعاد و متریال های مختلف و با برندهای معتبر دنیا در سپنتا کنترل قابل ارائه می باشد.
- SWAGELOK سویج لاک
- PARKER پارکر
- VEE LOK وی لاک
- C LOK سی لاک
- HY LOK های لاک
- BI LOK بی لاک
- S LOK اس لاک
- UNI LOK یونی لاک
- SANDVIK سندویک
با سپاس از همراهی شما ،شما میتوانید برای استعلام قیمت اتصال چهارراهی یا یونیون کراس Union Cross با فشردن دکمه بالا با سپنتا کنترل تماس بگیرید .
یا برای ما پیام بگزارید. در زیر همین صفحه میتوانید دیدگاهتان را با ما به اشتراک بگذارید.
سپنتا کنترل با سابقه بلند مدت مدیران خود میتواند شما را یاری دهد.
سپنتا کنترل تامین کننده قطعات اتوماسیون صنعتی ، برق ، ابزاردقیق ،PLC زیمنس ،کنترل کننده های برنامه پذیر در کشور و انجام دهنده پروژه های نصب و راه اندازی و اتوماسیون صنعتی مستقر در شیراز آماده همکاری با کلیه صنایع در کشور میباشد.
