توضیحات

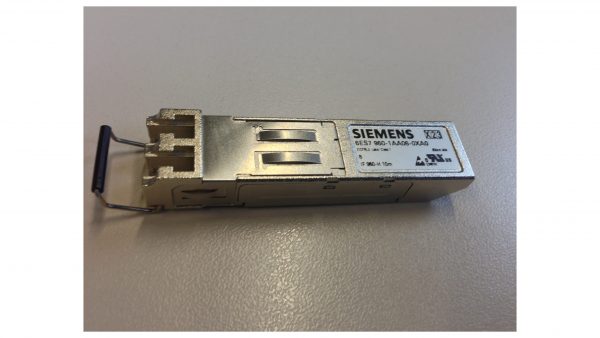

معرفی سینک ماژول برای CPU های 41xH در کنترلرهای S7-400
برای عملکرد خوب و سرعت بالا ، از سینک ماژولها برای اتصال دو پردازنده مرکزی در یک سیستم ریداندانت (سیستم H / FH) استفاده می شود.
قرار است برای اتصال فیبر نوری در هر پردازنده دو ماژول (ماژول سینک) قرار داده شود.
ماژول های سینک نیز برای طیف وسیعی از مدل های سی پی یو و طول های مختلف کابل در دسترس هستند.
سینک ماژولهای پردازنده های ریداندانت با کابل های فیبر نوری (در هر سیستم 2 x کابل دوبلکس ، یعنی در کل 4 رشته) متصل می شوند.
الزامات سینک ماژول برای CPU
از آنجا که برای یک سیستم اتوماسیون زائد همیشه به دو CPU با سخت افزار یکسان و سیستم عامل یکسان نیاز است ، در صورت نیاز به تعویض سینک ماژول ، هم سی پی یو ها و هم احتمالاً ماژول های سینک به علاوه کابل های مربوطه باید جایگزین شوند.
انواع کابل رابط سینک ماژول برای CPU
کابل های فیبر نوری استاندارد از پیش مونتاژ شده (کابل های پچ) در 3 طول مختلف تا طول کابل 10 متر در دسترس هستند:
- 1 متر
- 2 متر
- 10 متر
- برای طول های حداکثر 10 کیلومتر ، انواع مختلف کابل های فیبر نوری می توانند به عنوان کابل های نصب یا پچ استفاده شوند.
طرز انتخاب کابل رابط سینک ماژول برای CPU
لطفاً ابتدا نکات زیر را بررسی کنید:
آیا کابل مورد استفاده در ساختمان یا فضای باز است؟
آیا قرار است کابل در زیر زمین گذاشته شود؟
آیا کابل نیاز به محافظت از جوندگان دارد؟
آیا مقررات خاصی برای رفتار آتش سوزی وجود دارد ، به عنوان مثال FRNC یا LS0H (مقاوم در برابر شعله ، ضد خوردگی / دود کم 0-هالوژن)؟
نکات انتخاب کابل رابط سینک ماژول برای CPU
نکته 1:با توجه به در دسترس بودن سیستم ، معمولاً توصیه می شود از دو کابل جداگانه استفاده کنید. در موارد خاص ، به عنوان مثال اگر قرار است کابل ها از طریق یک لوله طولانی یا مستقیم در زمین گذاشته شوند ، استفاده از فقط یک کابل به تعداد رشته های لازم می تواند مفید باشد.
نکته 2: برای اهداف آزمایشی ، کابلهای استاندارد (1 متر ، 2 متر و 10 متر) را می توان با ماژولهای همگام سازی برای مسافت بیشتر نیز استفاده کرد.
جدول انتخاب کابل رابط سینک ماژول و سینک ماژول بر اساس سی پی یو
sync modules and fiber-optic sync cables
