سیستم بسته بندی خودکار مبتنی بر پی ال سی ( PLC based Automatic Packaging System )

PLC based Automatic Packaging System

PLC based Automatic Packaging System


در این مقاله ، ما در سپنتا کنترل قصد داریم تا یک سیستم ساده کنترلر برای بسته بندی به صورت خودکار طراحی کنیم

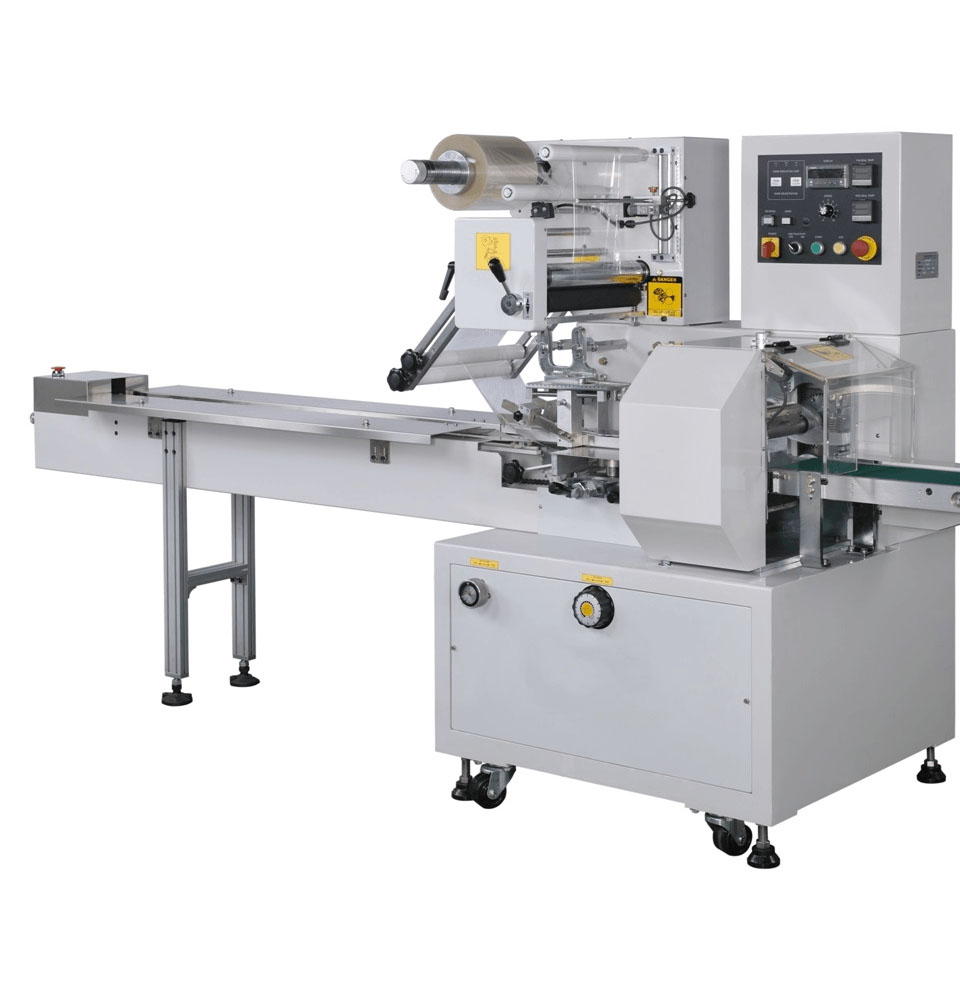

دستگاه‌های بسته بندی و یا تسمه کش انواع مختلفی دارد و در مدل‌ها و اندازه مختلف ساخته می‌شوند.

انواع دستگاه بسته‌بندی اتوماتیک

دستگاه‌های بسته‌بندی اتوماتیک به دو نوع کاملا اتوماتیک و نیمه اتوماتیک تقسیم می‌شوند و انواع مختلفی دارند و توسط شرکت‌ها و برندهای مختلف تولید می‌شوند.

اکثر دستگاه‌های بسته‌بندی رومیزی هستند و اندازه بزرگی دارند، منظور از رومیزی یعنی ترکیب میز و دستگاه تسمه‌کش یا کانوایر و قسمت بسته‌بندی هستند.

دستگاه بسته‌بندی اتوماتیک چگونه کار می‌کند؟

نحوه‌ی کارکردن هر دستگاه بسته‌بندی اتوماتیک متفاوت می‌باشد، هر دستگاه تسمه کش کارکرد خاص خود را دارد، یعنی تسمه‌های مشخص‌ شده در جنس مشخص در اختیار دستگاه قرار می‌گیرد و دستگاه شروع به کار می‌کند.

اگر بخواهیم نحوه کارکرد دستگاه بسته بندی و یا تسمه کش اتوماتیک را توضیح دهیم، این‌گونه است که تسمه کش های اتوماتیک و یا نیمه اتوماتیک زیرمجموعه تسمه کش های برقی به‌حساب می‌آیند چون برای کار به الکتریسیته نیاز دارند بیشتر در حالت رومیزی هستند، دستگاه در این حالت به‌ صورت خودکار شروع به بسته‌ بندی محصول و یا کارتن می‌کند و بعد از اتمام بسته‌ بندی در آخر کار توسط حرارت و یا پانچ تسمه‌ها را به یکدیگر متصل و محکم می‌کند و فرایند بسته‌بندی را با این کار به پایان می‌رساند.

یک برنامه منطقی  یا لاجیک به زبان نردبانی ( ladder logic program )مبتنی بر PLC برای سیستم بسته بندی خودکار با توجه به خواسته ها و مراحل زیر ارائه دهید ،
  1. پوش باتوم استارت و استاپ ( Start and stop PB ) برای شروع و متوقف کردن کل فرآیند در هر مرحله ای استفاده می شود.
  2. از سنسور نوری ( Photosensor ) برای تشخیص محصول استفاده می شود.
  3. هنگامی که تعداد محصول به 10 رسید ، بازوی ربات ( robot arm ) مسئولیت بسته بندی را به عهده می گیرد.
  4. یک سنسور نوری به نام ( Packing complete ) برای راه اندازی مجدد فرآیند استفاده می شود.
  5. پوش باتوم استاب ( stop PB) هر زمان فشار داده شود تمام فرآیندها متوقف شود.

سیستم بسته بندی اتوماتیک

برنامه نویسی سیستم بسته بندی با PLC

شرح برنامه:

Rung 0000:

پوش باتوم های استارت و استاپ  (PB) را که با بیت حافظه B3: 0/0  لچ یا قفل شده ،بنابر این با فشار دادن دکمه استارت بیت مموری B3: 0/0 یک میشود و با فشار دکمه استاپ بیت مموری B3: 0/0 صفر میشود.

Rung 0001:

با فعال شدن بیت مموری B3: 0/0 موتور کانوایر نیز روشن میشود (O: 0/0) ( بعد از اینکه شمارنده 5 بار شمارش نمود کانوایر استاپ میشود).

Rung 0002:

سنسور نوری  (I: 0/1) به یک پالس متصل می شود تا هنگام عبور محصول از سنسور نوری ، یک پالس برای شمارنده ایجاد شود.

شمارنده برای شمارش تعداد محصول استفاده می شود.

Rung 0003:

بازوی رباتیک (O: 0/1) که برای بسته بندی استفاده میشود بعد از اینکه از شمارنده دستور گرفت شروع به کار میکند و محصولات را داخل بسته بندی قرار میدهد در حالتی که کانوایر کار میکند بازوی رباتیک غیر فعال میشود و بالعکس.

Rung 0004:

سنسور نوری ( Packing complete ) (I: 0/3) یا پوش باتوم تنظیم مجدد ( manual counter reset ) (I: 0/4) برای تنظیم مجدد شمارشگر برای شروع دوباره فرآیند استفاده می شود.

نکته : این یک برنامه بسیار ساده است که میتوان از آن برای درک کارکرد تجهیزات بسته بندی اتوماتیک استفاده کرد.
