معماری سیستم کنترل پی ال سی
معماری سیستم کنترل پی ال سی می تواند برای یک کنترل محلی ساده تا سیستم های کنترل توزیع شده کاملا ریداندانت شده متغیر باشد.
معماری سیستم کنترل محلی
شکل زیر معماری یک سیستم کنترل محلی را توصیف می کند که در آن سنسورها ، کنترل کننده ها و تجهیزات کنترلی در مجاورت یکدیگر قرار دارند و دامنه هر کنترل کننده به یک سیستم یا زیر سیستم خاص خود محدود می شود.
کنترل کننده های محلی به طور معمول قادر به پذیرش ورودی از یک کنترل کننده بالادستی برای گرفتن تنظیمات هستند . اما عملکرد کنترل خود در پی ال سی کنترل کننده محلی انجام می شود.
در این سیستم رابط ها و نمایشگرهای مورد نیاز اپراتور نیز محلی هستند. این امر باعث ایجاد مزیت برای عیب یابی اپراتور در مشکلات ایجاد شده در سیستم میگردد.
اما اپراتور را ملزم می کند تا برای نظارت بر سیستم ها یا پاسخگویی به مشکلات سیستم ، در اطراف تجهیزات حرکت کند.
نمونه هایی از کنترل محلی ، تابلوهای کنترل پکیجی هستند که عملیات کنترلی یک کمپرسور سیکل تبرید را به همراه تمامی تجهیزات جانبی آن انجام می دهد.
سیستم کنترل متمرکز
کنترل متمرکز سیستمی را توصیف می کند که در آن تمام حسگرها ، محرک ها و سایر تجهیزات موجود به یک یا چند کنترل کننده مستقر در یک اتاق کنترل مشترک متصل هستند.
قرار دادن تمام کنترل ها ، رابط ها و نشانگرهای اپراتور در یک اتاق کنترل واحد ، اطلاعات اپراتور را از شرایط سیستم و سرعت پاسخگویی به شرایط غیرمترقبه بهبود می بخشد.
این نوع معماری سیستم برای نیروگاه ها و سایر تأسیسات با استفاده از کنترل کننده های تک حلقه یا کنترل کننده های دیجیتال اولیه در گذشته معمول بود. اما به دلیل هزینه زیاد مرتبط با مسیرسازی و کابل کشی به یک مکان مرکزی مورد نیاز سیستم، تا حد زیادی توسط سیستم کنترل توزیع شده جایگزین شده است.
سیستم های کنترل متمرکز برای تأسیسات کوچک صنعتی مناسب هستند اما در صورت استفاده ، باید پردازنده های ریداندانت داشته باشند. در مواردی که ریداندانسی در سیستم کنترل متمرکز فراهم می شود ، مسیرهای سیم کشی جداگانه نیز باید پیش بینی شود تا اطمینان حاصل شود که سیگنالهای کنترل به تجهیزات و سیستمهایی که ریداندانت هستنددر اثر خطای الکتریکی ، تهدیدهای فیزیکی یا زیست محیطی از بین نمی روند.
سیستم کنترل توزیع شده یا گسترده
معماری سیستم کنترل توزیع شده بهترین ویژگی های کنترل محلی و کنترل متمرکز را داراست.

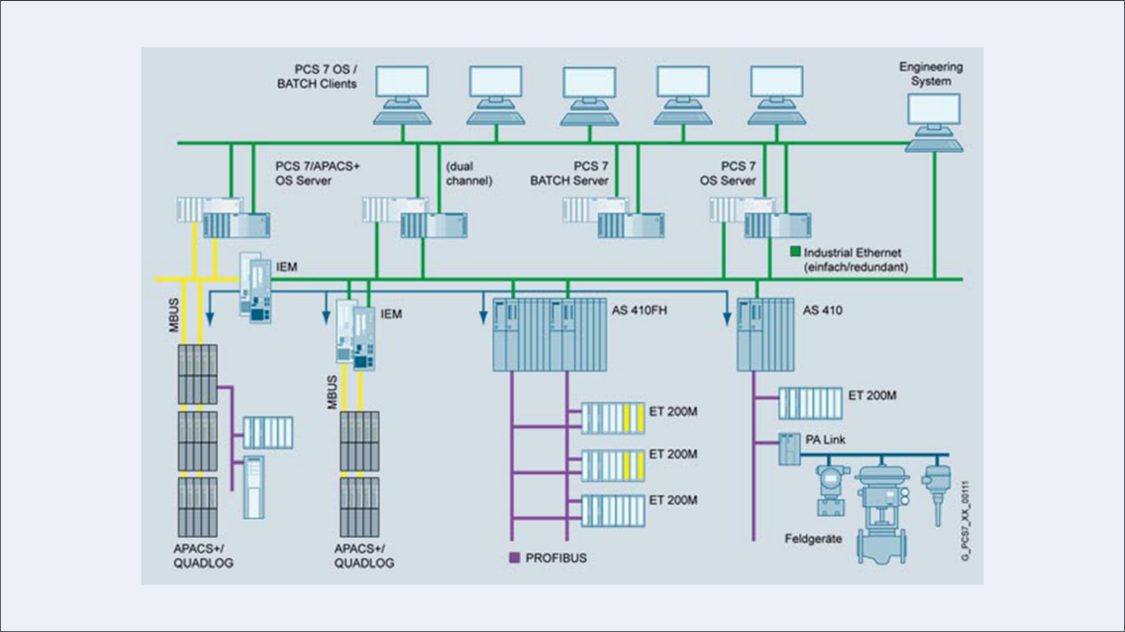

در یک سیستم کنترل توزیع شده ، کنترل کننده ها به صورت محلی در اختیار سیستم ها یا گروه های تجهیزات قرار می گیرند ، اما از طریق یک مدار ارتباطی دیجیتال (شبکه) به یک یا چند ایستگاه اپراتوری در یک مکان مرکزی شبکه می شوند.
نکته: معماری فوق نمونه ساده ای از DCS یا سیستم کنترل توزیع شده یا گسترده است. سیستم واقعی ممکن است بنا به نیاز متفاوت باشد.
اقدامات کنترلی برای هر سیستم یا زیر سیستم در کنترل کننده محلی آن صورت می گیرد. اما ایستگاه اپراتور مرکزی دید کاملی از وضعیت همه سیستم ها و داده های ورودی و خروجی در هر کنترل کننده را داراست. ایستگاه اپراتور مرکزی همچنین توانایی مداخله در منطق کنترلی را در صورت لزوم میتواند داشته باشد.
مزایای سیستم های کنترل توزیع شده
تعدادی از ویژگی های معماری کنترل توزیع شده که قابلیت اطمینان را افزایش می دهد :
- اجرای سیم کشی ورودی و خروجی کوتاه است و در برابر اختلال فیزیکی یا تداخل الکترومغناطیسی آسیب پذیر نیستند.
- خرابی محیطی در یک منطقه از تأسیسات تأثیری بر کنترل کننده ها یا سیم کشی های واقع در منطقه دیگر نخواهد داشت.
- هر کنترل کننده محلی با قطع ارتباط با کنترل کننده مرکزی می تواند به تنهایی کار کند.
محدودیت و معایب سیستم های کنترل توزیع شده
مشکلات خاصی نیز وجود دارد که توسط معماری کنترل توزیع شده ایجاد می شود و باید در طراحی سیستم رفع شود:
- شبکه هایی که برای ارتباطات استفاده می شوند ممکن است به صورت الکترونیکی آسیب ببینند.
- اتصال کنترل کننده ها در مکان های مختلف می تواند باعث ایجاد حلقه زمین و مشکلات سرج ولتاژ شود.
- اگر کنترل کننده مرکزی توانایی کنترل مستقیم خروجی کنترل کننده های محلی برای اهداف مداخله اپراتور را داشته باشد. اشکالات نرم افزاری موجود در کنترل کننده مرکزی میتواند بر کنترل کننده های محلی تأثیر بگذارد و آنها را به خطر بیندازد.
- افزونگی یا ریداندانسی سیستم کنترل توزیع شده باید در کلیه سیستم های مکانیکی و الکتریکی تأسیسات نیز انجام شود. لذا هر سیستم زیردستی نیز باید ریداندانت شود.
